Hydrostatische Füllstandmessung
mit intuitiver Bediensoftware
Eine Flüssigkeitssäule erzeugt durch die Gewichtskraft der Flüssigkeit einen hydrostatischen Druck. Dieser Druck hängt nur von der Höhe der Flüssigkeitssäule ab, nicht vom Flüssigkeitsvolumen. Mittels der Dichte wird der Druck in Füllhöhe umgerechnet. Wenn die Tankform hinterlegt ist, kann daraus Füllvolumen und –gewicht bestimmt werden.

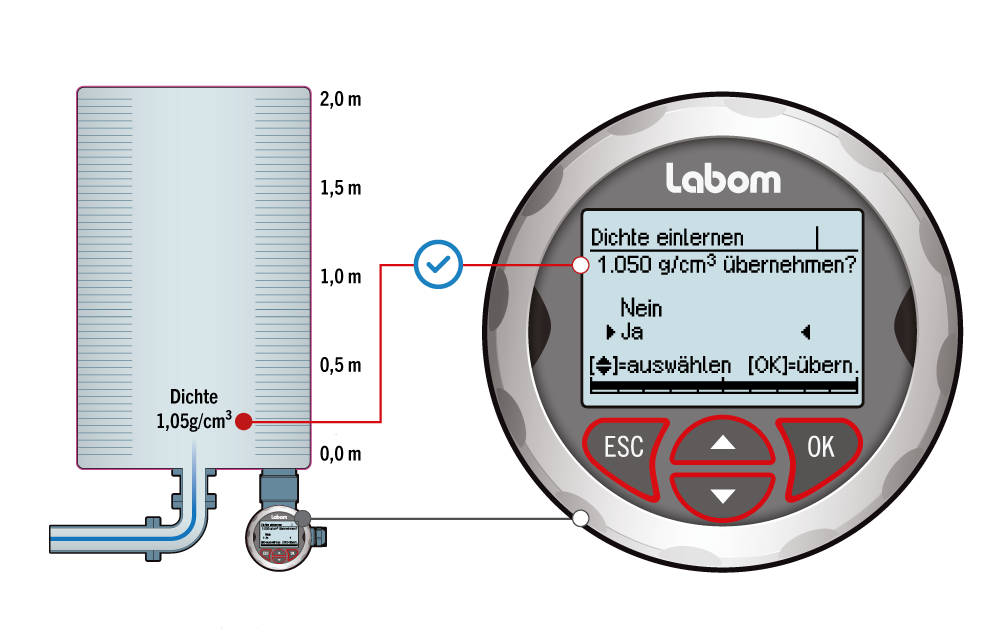

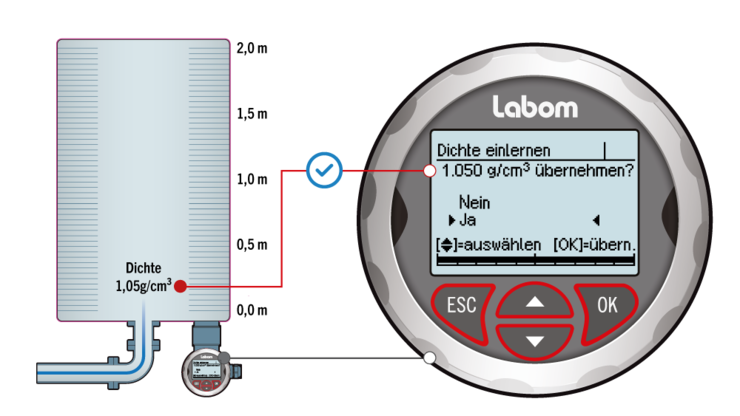

Labom's LEVEL-Parametrierkonzept bildet diese Zusammenhänge intuitiv nachvollziehbar ab. Ein Schlüssel ist dabei die Entkopplung von Druck- und Füllstandmessung. Es sind keinerlei Umrechnungen manuell vorzunehmen. Die Tankform wird in Füllhöhe/ -volumen-Paaren gespeichert und ist damit unabhängig von der Dichte des eingefüllten Mediums. Bei einem Wechsel des Mediums muss nur die Dichte umgestellt werden.
Alle Füllstandparameter können eingegeben oder am Tank eingelernt werden. Die Eingabe erfolgt mit den vom Benutzer gewählten Einheiten. Dafür sind alle gängigen Einheiten für Höhe, Volumen, Gewicht und Dichte hinterlegt.
Die benutzerfreundliche Software LAB4Level kann Füllhöhe, -volumen und -gewicht gleichzeitig berechnen und auch gleichzeitig anzeigen. Dabei erfolgt die Anzeige in der gewählten Einheit oder wahlweise in Prozent. Verschiedene Anzeigelayouts erlauben die Anpassung der Darstellung an den Informationsbedarf des Benutzers. Ein vertikaler Bargraph erlaubt eine schnelle Orientierung.
